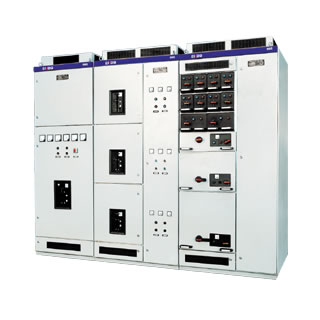

GCD27(MNS)型低壓開關設備

產品型號:GCD27(MNS)型低壓開關設備
一、適用范圍

    GCD27(MNS)系統適用于所有發電、配電和電力使用的場合,如:

1、主、副動力柜、配電柜

2、電動機供電或電動機控制中心

3、開環或閉環控制系統電柜



二、環境條件

1、短時最高溫度+40°C,24小時最高平均溫度+35°C,最低溫度-5°C

2、對于測量、計量?jī)x表和保護繼電器等工作條件、應按制造廠提供的特殊指示。

3、正常工作時氣候環境按IEC439-1EN60439,VDE0660500部分的規定。周圍環境 相對濕度在最高溫度為+40°C時不超過50%。

4、開關設備戶內安裝地點的條件應符合相應邊準的要求。如會產生凝露的場合,開關 設備中應加通風或加熱器等措施。

5、開關設備安裝在高于海拔2000M以上,工作環境溫度高于上述環境溫度時,設備要相應降容運行。


三、技術標準

    GCD27(MNS)系統是經過型式試驗的組裝式開關柜(簡稱TTA),它符合:IEC439.1-1992GB7251.1-1997。



四、GCD27(MNS)系統特點

    GCD27(MNS)系統采用的柜架結構具有高度靈活性。結構一旦組裝完畢就不在需要維修。柜體內可安裝不同的標準元件,以滿足各種使用要求。由于整個系統包括電氣結構均采用了組合式設計,這種優化的結構設計滿足了各種元件的要求并符合不同工作環境,達到相應的 防護等級。

    GCD27(MNS)系統的設計和所采用的材料均能最大程度地防止故障電弧的發生,但一旦發生故障電弧,能在短時間內熄滅。

    GCD27(MNS)系統符合IEC298附件AA的要求,并通過獨立試驗機構的故障電弧測試,同時也通過了型式試驗。

    GCD27(MNS)系統中所選用的塑膠材料不含CFC或鹵素,它具有阻燃和自熄滅的特性。

新穎的GCD27(MNS)系統與傳統產品相比,具有更多的優越性。

1、結構緊湊,節省柜體的體積

2、柜體能背靠背排列

3、配電回路布置經濟

4、全系列標準化,方便工程設計人員設計

5、柜體可按工作和環境的不同要求設計出相應的防護等級

6、在一個柜體中可滿足抗地震、抗震蕩和抗沖擊要求

7、柜體最大程度地做到了免維修

8、設備運行連續性和可靠性高

9、導軌選用三節式新型導軌,抽屜進出十分靈活方便,且抽屜無須脫離柜體的情況下就可對內裝器件進行保養維修。


五、GCD27(MNS)技術參數
標準

  通過型式試驗的組裝式開關柜(TTA

   IEC493.1-1992 GB7251.1-1997

數

  額定絕緣電壓Ui

  交流1000V,直流1500V
  額定工作電壓Ue   交流690V,直流750V
  額定脈沖耐受電壓Uimp   8KV
  過電壓等級   III
  污染等級   3
  額定頻率   至60HZ
  水平主母線額定電流Ie   至5500A
  水平主母線額定峰值耐受電流Ipk   至250KA
  水平主母線額定短時耐受電流Icw   至100KA
  分支母線額定電流Ie   至1200A
  分支母線額定峰值耐受電流Ipk   110KA 143KA
  分支母線額定短時耐受電流Icw   50KA  65KA


六、柜體結構

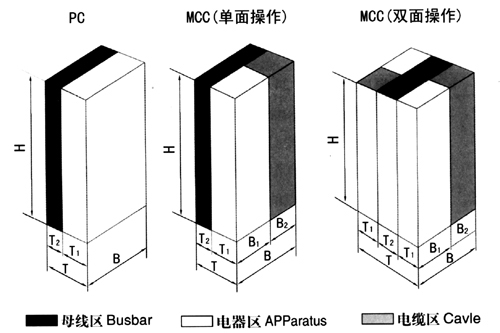

    開關柜柜體基本結構是由C型材裝配組成。C型型材是以E=25mm為模數安裝孔的鋼板彎制而成。全部柜架及內層隔板都作鍍鋅純化處理。四周門板,側板則作油漆涂覆。柜體基本尺寸如有表A、B所示:


A、動力配電中心柜(PC)柜 A
Helght Hmm 2200 2200 2200 2200 2200 2200
Width Bmm 400 400 600 800 1000 1200
Depth Tmm 1000 1000 1000 1000 1000 1000
T2mm 800 800 800 800 800 800
T3mm 200 200 200 200 200 200

B、電動機控制中心(MCC)柜 B
Helght Width Depth
Bmm B1mm B2mm Tmm T1mm T2mm
2200 1000 600 400 600 400 200
2200 1000 600 400 1000 400 200


七、開關柜類型

1、動力配電中心柜(PC

2、電動機控制中心柜(MCC

3、功率因數自動補償柜



八、柜體的分區設計

    電動配電中心(PC

    PC柜內劃分成四個隔室:
1、水平母線隔室: 在柜的后部

2、功能單元隔室:在柜前上部或柜前左邊

3、電纜隔室:在柜前下部或柜前右邊

4、控制回路隔室:在柜前上部



抽出式電動機控制中心個小電流的動力配電中心(MCC

    抽出式MCC柜內分成三個隔室,即柜后部的水平母線隔室,柜前部左邊的功能單元隔室,柜前部右邊的電纜隔室。

    MCC柜的抽屜分為以下5種:

           ● 8E/4:高200 ×寬150× 400mm             ● 8E/2:高200× 300 ×深400mm

           ● 8 E: 高200× 600× 400mm               ● 16E: 高400× 600 ×深400mm

           ● 24E: 高600 ×寬600 ×深400mm



九、母線系統

    開關柜可配置二組主母線,安裝在開關柜的后部母線隔室。二組母線可分別裝在柜后上部或下部。根據進線需要,上下二組可分別采用不同或相同截面的材料。二者既可單獨供電,也可用作并聯供電,也可用作后備電源。



十、帶推進機械的機械聯鎖

特征:即使是630A的抽屜,使用此推進機構其插拔力亦較輕;

作用:大聯鎖機構處于抽出位置時(↑↓)方允許操作此推進機構。推進機構鑰匙順時針轉動360°時抽屜插接到件,逆時針轉動360°時進抽屜接插件完全分離。


8E/4、8E/2操作開關手柄功能示意圖


分?jǐn)辔恢?/FONT>

抽屜鎖定在位置上,

主開關和控制回路斷開

連接位置

抽屜鎖定在位置上

主開關和控制回路接通

分離位置

抽屜拉出30mm后鎖定在位置上,

一二次觸頭全部斷開

試驗位置

抽屜鎖定在位置上,

主開關斷開,控制回路接通

 移出位置

主開關和控制回路全部斷開,

屜可以推進或拉出


 8E、16E、24E操作開關手柄功能示意圖


連接位置

抽屜鎖定在位置上對主開關解除閉鎖,這時主開關可以進行合閘和分閘操作,當主開關合閘后,本操作手柄被機械聯鎖住

分離位置

抽屜拉出30mm后鎖定在位置上,一

二次觸頭全部斷開

試驗位置

抽屜鎖定在位置上,主開關斷開,控制回路接通

移出位置

主開關和控制回路全部斷開,

抽屜可以推進或拉出
