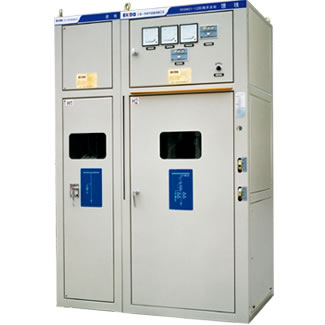

HXGN21-12型金屬封閉環網開關設備

產品型號:HXGN21-12型金屬封閉環網開關設備
、產品概述及適用范圍

     HXGN21-12型金屬封閉環網開關設備 (以下簡稱環網柜)。適用于額定電壓12kV,額定頻率50Hz的環網供電系統、雙電源輻射供電系統、或單電源配電系統,作為變壓器、電容器、電纜、架空線等電力設備的控制和保護裝置。亦適用于箱式變電站,用作高壓配電部分,它是我國城市電網改造和建設所需要的新一代高壓電器成套設備。該產品設計及技術性能全面滿足IEC298《額定電壓1kV以上52kV以下交流金屬封閉開關設備》,IEC420《高壓交流負荷開關熔斷器組合電器》;GB3906335kV交流金屬封閉開關設備》;GB11022《高壓開關設備通用技術條件》及DL404《戶內交流高壓開關柜訂貨技術條件》等有關標準的要求。

     HXGN21-12金屬封閉環網開關設備具有以下特點:

    a、其柜內主要元件可裝ABB公司C3系列(帶接地開關)中Ck3高壓負荷開關或CS3高壓負荷開關熔斷器組合電器。也可根據用戶要求配置國內廠家生產的高壓負荷開關或我公司生產的FZN21-12D/630高壓負荷開關、FZRN21-12D高壓負荷開關熔斷器組合電器。

    b、具有完善的五防閉鎖功能,較原設計加裝了前門與接地開關的閉鎖,只有當負荷開關處于分閘位置,完全插入絕緣隔板并合上接地開關(雙重閉鎖)后,才能打開前門,反之,前門沒關上,不能進行送電操作。

    c、額定關合電流達63KA;額定短時耐受電流達25KA4S);額定轉移電流達3150A,領先于國內同類產品。

二、使用環境條件

   a、周圍環境溫度:上限+40℃、下限-25℃;

   b、相對濕度:日平均不大于95%,月平均值不大于90%

   c、海拔高度:不超過1000m;

   d、地震烈度不超過8度;

   e、沒有爆炸危險、劇烈震動、化學腐蝕及嚴重污穢的場所;

   f、超出上述環境條件時,用戶與應我公司技術部共同協商。

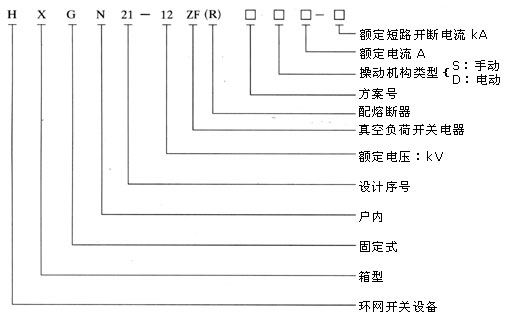

三、型號意義:



四、技術數據

  環網柜的技術數據見表1                                                                      1

  號



單 位

數  據

1

額定電壓/最高工作電壓

kV

10/12

2

額定電流

A

630

3

主母線電流

進線柜

A

630

出線柜

125

4

額定短時耐受電流

kA

25

5

額定短路持續時間

S

4

6

額定峰值耐受電流

kA

63

7

額定短路關合電流

kA

63

8

額定短路開斷電流

kA

25

9

額定閉環開斷電流

A

630

10

額定電纜充電電流

kA

25

11

接地開關額定短時耐受電流

kA

25

12

接地開關額定短路持續時間

S

42

13

接地開關額定峰值耐受電流

kA

63

14

接地開關額定短路關合電流

kA

63

15

1min額定工頻耐受電壓

相間、相對地、真空負荷開關斷口

kV

42

隔離開關斷口 48

16

額定雷電沖擊耐受電壓

相間、相對地、真空負荷開關斷口

kV

75

隔離開關斷口 82

17

機械壽命

真空負荷開關

10000

接地開關(刀)、隔離開關(刀) 2000

18

額定轉移電流

A

3150

五、環網供電原理

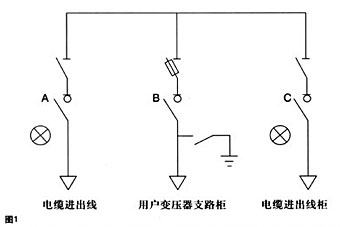

    環網供電一般由三個基本單元組成(見圖1)進出線柜作為環網單元,當任一線路出現故障時,能及時隔離,并由另一單元保證用戶變壓器支路連續。用戶回路環網柜對變壓器起著保護隔離作用,便于維護檢修。

    環網柜可任意延展,并可根據用戶要求由基本單元構成多種組合方案,可實現任何變(配)電所的任意組合方案。



六、結構特點(環網柜結構示意圖是見圖1、圖2

1、 外殼

    環網柜柜體系采用覆鋁鋅鋼板多重折彎,再用螺栓連接而成,強度高,整個柜體結構簡明牢固、小巧而富有特色。

2、 布局

    當負荷開關處于斷開位置時,用絕緣隔板分成上下兩部分,上部為母線室和儀表室,下部為負荷開關、電纜室,還可裝CT、PT,母線室和儀表室中間有隔板,頂部有壓力釋放裝置,當開關柜出現內部故障電弧時,卸壓板快速向上打開,電弧產生的巨大能量向上釋放,保證了人身的安全。

3、 主要元件

    環網柜的主要元件負荷開關、負荷開關熔斷器組合電器、電流互感器、電壓互感器、避雷器、電容器、高壓帶電顯示器等。

4、 儀表室

    儀表室內可裝設電壓表、電流表、換向開關、指示器及操作元件。在儀表室底部的端子板上可裝設二次回路的端子排及柜內照明燈,以及熔斷器等。計量柜的儀表室可增裝有功電度表、無功電度表、峰谷表、電力定量器等。

5、 聯鎖

    環網柜內的負荷開關、接地開關、柜門之間設有聯鎖裝置,它們之間的操作關系如下:

    a、負荷開關合閘時,接地開關無法合閘,柜門無法打開;

    b、負荷開關分閘時,接地開關可以分合閘。當接地開關處于合閘時,負荷開關無法合閘,柜門可以打開;

    c、接地開關分閘時,負荷開關可以合閘,柜門無法打開;

    d、電纜進線柜中,在進線有電時,無論負荷開關處于合閘或者分閘,接地開關由電磁鎖控制而無法合閘、柜門也無法打開;

    e、柜門打開時,接地開關處于合閘狀態,此時無法操作接地開關使其分閘;

    f、門關閉鎖定,才能操作接地開使其分閘。當需要檢修時,只有負荷開關處在分閘位置,接地開關合上后,絕緣隔板才能插入柜內,絕緣隔板插好后,前門才能開啟,方可進入柜內檢修。反之柜門沒關好,絕緣隔板不能抽出,避免人體接觸母線區帶電部分。



1 組合電器柜

1、柜體  2、母線  3、套管  4、組合電器

5、熔斷器  6、電流互感器  7、帶電顯示裝置  8、操作機構

2 負荷開關柜

1、柜體  2、母線  3、套管  4、負荷開關

5、電流互感器  6、帶電顯示裝置  7、操作機構



.一次線路方案及組合方案

    7.1 環網柜一次線路方案及柜內主要電器元件

方案編號

01

02

03

04

05

06

07

用途

電纜進出線

電纜進出線

電纜進出線

電纜進出線

電纜進出線

電纜進出線

電纜進出線

主要元器件

型 號

數量

FZN21-12D

CK3R 1006E 150R





1



1



1

FZRN21-12D

CK3R 1006E 150R



1



1



1



熔斷器RN2-10















電流互感器

AS12LZZBJ12-12









1

1

1

HY5W-12.7





3

3





3

帶電顯示器

GSN-10、TDS-10

1

1

1

1

1

1

1

FZN21-12

CK3R1006-150R

1













熔斷器SDLAJ SFLAJ

SKLAJ XRNT-10



3



3



3



方案編號

08

09

10

11

12

13

14

用途

電纜進出線

電纜進出線

電纜進出線

電纜進出線

電纜進出線

電纜進出線

電纜進出線

主要元器件

型 號

數量

FZN21-12D

CK3R 1006E 150R









1

FZRN21-12D

CK3R 1006E 150R

1





1



1



CB-10CBL-10           3 3

熔斷器RN2-10















電流互感器

AS12LZZBJ12-12

1









HY5W-12.7

3



3



1



3

帶電顯示器

GSN-10、TDS-10

1

1

1

1

1

1

1

FZN21-12

CK3R1006-150R















熔斷器SDLAJ SFLAJ

SKLAJ XRNT-10

3









3





方案編號

15

16

17

18

19

20

21

用途

架空進線

電纜出線

架空進線

電纜出線

架空進線

聯 絡

架空進線

聯 絡

高壓計量

架空出線

高壓計量

架空出線

高壓計量

主要元器件

型 號

數量

FZN21-12D

CK3R 1006E 150R



1







FZRN21-12D

CK3R 1006E 150R

1



1

1







CB-10、CBL-10 3 3 3 3 3

熔斷器RN2-10









3 3 3

電流互感器

AS12LZZBJ12-12



1





2

2

2

RZL10



2

2

2

HY5W-12.7

3



3



帶電顯示器

GSN-10、TDS-10

1

1

1

1



熔斷器SDLAJ SFLAJ

SKLAJ XRNT-10

3



3

3









方案編號

22

23

24

25

26

27

28

用途

電壓互感器

電壓互感器

電壓互感器

避雷器

母線聯絡 電壓互感器電纜出線

雙電源

電纜出線



主要元器件

型 號

數量

FZN21-12D

CK3R 1006E 150R





       1

1



FZRN21-12D

CK3R 1006E 150R





1



CN19-10 1 1 1

熔斷器RN2-10

3

3

3



3

LZJG2-10












RZL10REL10



2



HY5W-12.7

2

3 2





帶電顯示器

GSN-10、TDS-10

       3

1

   1
FZN21-12D                  1

熔斷器SDLAJ SFLAJ

SKLAJ XRNT-10







3



    7.2 環網柜組合方案

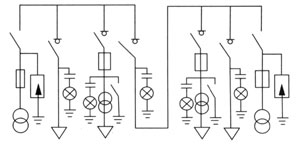

  主接線方案示例
環網供電 雙電源供電 單母線分?jǐn)嘞到y(tǒng)
